La gamme de joints à sec G2G offre une solution idéale pour les partitionnements intérieurs de vitrages sans encadrement, garantissant à chaque fois une finition professionnelle. La gamme G2G offre une alternative convenable aux joints humides pour les vitrages, garantissant une diminution des temps d’installation et des perte sur site. La gamme de vitrages G2G à joint sec comprend des joints de porte révolutionnaires. Des extrémités pour les systèmes haut et bas sont aussi disponibles.
Téléphoner pour commander
Appelez-nous au +44 1905 795432 pour discuter de votre commande de produits G2G
La gamme G2G
Joint de porte vitré
- Disponible en argent anodisé et finition noire brillante
- Le piston peut être inversé à l’aide d’un tournevis cruciforme, ce qui le rend approprié aux portes battantes gauche et droite
- S’adapte à un seuil de hauteur allant jusqu’à 14 mm
- Convient aux portes avec cadre et sans cadre
- Peut être coupé de 125mm maximum
- Deux parties, facile à installer en utilisant du ruban adhésif double face
- Instructions de montage complètes fournies
- Identifié en tant que G2G pour une traçabilité complète
- Cycle testé à au moins 200 000 cycles
Joints de partition à sec G2G
Joint I
- Convient à des types de verre standard et laminé
- Peut recevoir des épaisseurs de verre de 8, 8,8, 10, 10,8, 12, 12,8, 15, et 16,8 mm
- Fourni avec du ruban autocollant et une protection amovible contre la poussière

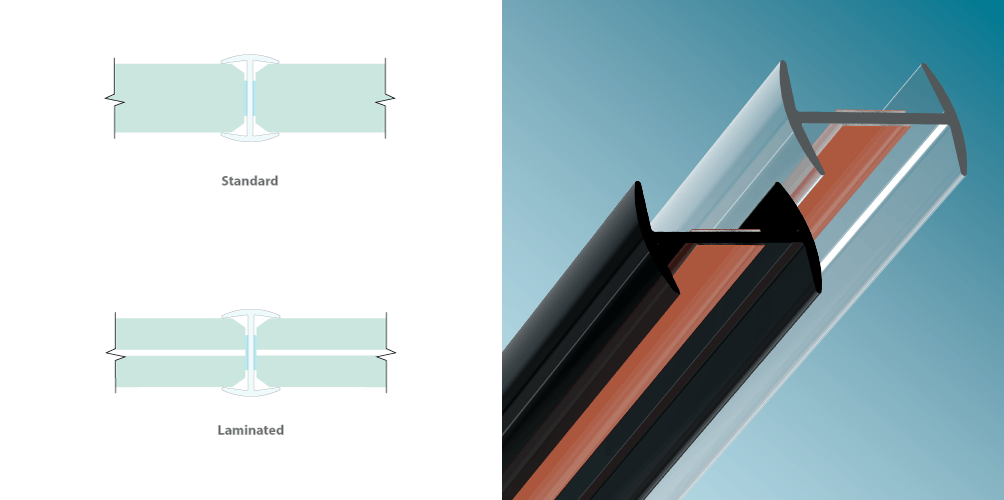

Section « H »
- Convient à des types de verre standard et laminé
- Peut recevoir des épaisseurs de verre de 10, 10,8, 12 et 12,8 mm
- Permet une variation de l’arête du verre, ce qui signifie que la dimension de l’extrémité plate devient moins importante
- Fourni avec du ruban autocollant
- Disponible en noir et en transparent
- 30 longueurs par pack
Joint de butée
- Convient à des types de verre standard et laminé
- Peut recevoir des épaisseurs de verre de 10, 10,8, 12 et 12,8 mm
- Fourni avec du ruban autocollant et une protection amovible contre la poussière
- Double fonction en tant que section d’angle
- 30 longueurs par pack
Joint d’angle carré
- Convient à des types de verre standard et laminé
- Procure une protection supplémentaire à la jonction d’angle
- Peut recevoir des épaisseurs de verre de 10, 10,8, 12 et 12,8 mm
- Fourni avec du ruban autocollant
- Disponible en noir et en transparent
- 30 longueurs par pack
Joint « I » souple
- Convient à des types de verre standard et laminé
- Peut recevoir des épaisseurs de verre de 10, 10,8, 12 et 12,8 mm
- Fourni avec du ruban autocollant et une protection amovible contre la poussière
- Les sections aux extrémités souples permettent une variation des chanfreins d’extrémités des panneaux de verre. Le résultat est que la dimension de l’extrémité « plate » polie est moins cruciale.
- 30 longueurs par pack
- Dépôt n˚ 2 538 858 de brevet au Royaume-Uni

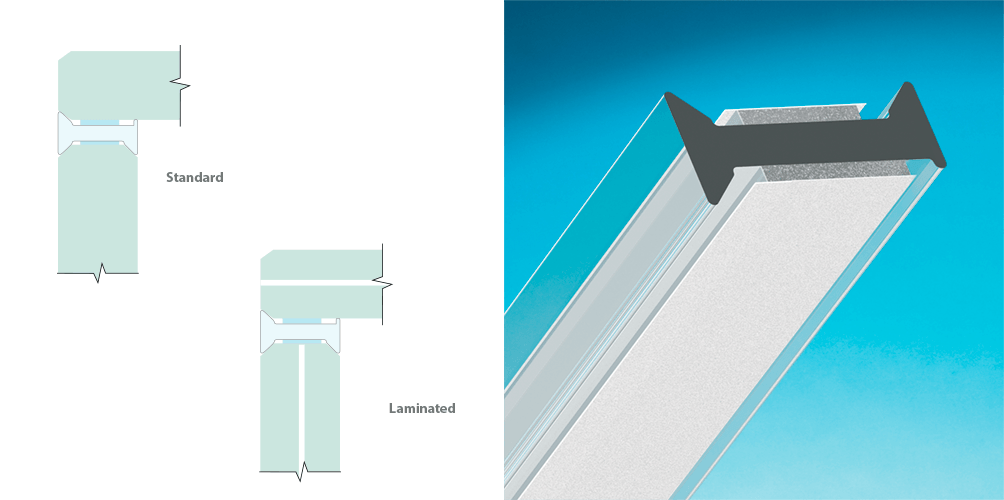

Joint d’angle minimal
- Convient à des types de verre standard et laminé
- Peut recevoir des épaisseurs de verre de 10, 10,8, 12 et 12,8 mm
- Fourni avec du ruban autocollant et une protection amovible contre la poussière
- 30 longueurs par pack
Joint de protection d’angle à 90°
- Convient à des types de verre standard et laminé
- Peut recevoir des épaisseurs de verre de 10, 10,8, 12 et 12,8 mm
- Fourni avec du ruban autocollant et une protection amovible contre la poussière
- Propose une protection supplémentaire sur la partie de l’angle extérieur
- 30 longueurs par pack
Joint à 3 directions
- Convient à des types de verre standard et laminé
- Peut recevoir des épaisseurs de verre de 10, 10,8, 12 et 12,8 mm
- Fourni avec du ruban autocollant et une protection amovible contre la poussière
- 30 longueurs par pack

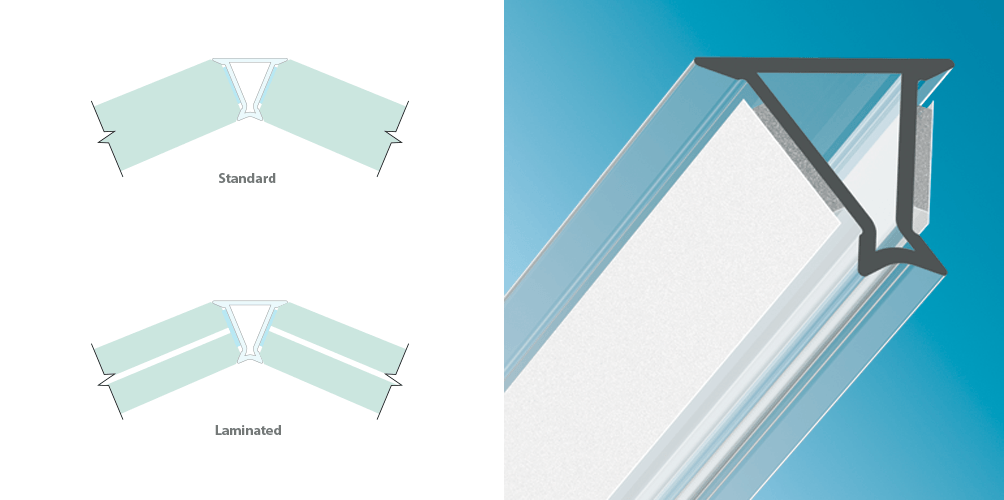

Joint de connexion à 135°
- Convient à des types de verre standard et laminé
- Peut recevoir des épaisseurs de verre de 10, 10,8, 12 et 12,8 mm
- Fourni avec du ruban autocollant et une protection amovible contre la poussière
- 30 longueurs par pack
Bande de vitrage à bandes
- Crée des bandes horizontales et verticales sur les partitions vitrées.
- Disponible en épaisseurs de 25 x 1,5 mm et 25 x 3 mm
- Bande auto-adhésive pour faciliter l’application
- Coupe à longueur sur site, aucun outil spécialisé requis
- Peut être utilisé sur les portes et les murs
Extrémité haut et bas détachable
Les extrémités serrent le verre, permettant une installation simple et nette dans les goulottes supérieures et inférieures minces en aluminium. La partie détachable permet une compatibilité avec les systèmes d’encadrements en aluminium de toute une gamme de sociétés. S’adapte à des épaisseurs de verre standard de 10 et 12 mm, et à des épaisseurs de verre laminé de 10,8 et 12,8 mm.
Joint de calfeutrage détachable
- Convient à des types de verre standard et laminé
- Peut recevoir des épaisseurs de verre de 10, 10,8, 12 et 12,8 mm
- Fourni avec du ruban autocollant et une protection amovible contre la poussière
Joints de porte G2G
Joint de porte haut et bas pour portes sans encadrement
- Convient à des types de verre standard et laminé
- Peut recevoir des épaisseurs de verre de 10, 10,8, 12 et 12,8 mm
- Fourni avec du ruban autocollant et une protection amovible contre la poussière
- Peut recevoir un joint de transition de 12 mm
- 15 longueurs par pack
Joint latéral pour portes sans encadrement
- Utilisable pour les blocs de porte unique, à action unique
- Convient à des types de verre standard et laminé
- Peut recevoir des épaisseurs de verre de 10, 10,8, 12 et 12,8 mm
- Fourni avec du ruban autocollant et une protection amovible contre la poussière
- Un écart nominal de 5 mm d’espace est nécessaire
- Pour les travaux de rénovation, un écart de 3,5 à 8 mm est acceptable
- 15 longueurs par pack
- Dépôt n˚ 2 535 631 de brevet au Royaume-Uni
Les points suivants doivent être considérés lors d’une installation de produits G2G :
- Pour garantir la meilleure adhésion entre le profilé G2G et le verre, une température d’application comprise entre 18 et 35 degrés centigrades est recommandée.
- Il est recommandé que, lorsque c’est possible, les joints et le verre soient placés à température ambiante 24 heures avant l’installation.
- Une extrémité polie de qualité fonctionne mieux pour une puissance d’adhésion maximale. Lors de l’installation des joints sur site, il est important que ces extrémités polies soient propres, exemptes de poussière et de graisse.
- Un détergent est conseillé.
- Il est essentiel que chaque panneau soit calé et plombé (particulièrement le premier panneau) verticalement / horizontalement, et centré dans les goulottes inférieure et supérieure.
- Il est recommandé qu’avant d’installer les joints, chaque panneau de verre suivant soit aligné côte à côte avec le panneau installé pour vérifier s’il y a une courbure, et remplacer par un panneau encastré si l’un montre ce problème.
- Il est recommandé que des sangles à cliquet / ventouses soient utilisées lors de l’installation des panneaux, afin d’obtenir la meilleure pression de contact.
- • Le ruban G2G possède une puissance de collage et d’adhésion initiales excellentes dans la plupart des conditions.
- Il atteint sa puissance maximale d’adhésion dans les 12 heures après installation.
- Les qualités de compression du ruban G2G permettent des variations de tolérance sur le verre. Ceci peut être maximisé en garantissant que le verre a été coupé avec précision sur des machines bien entretenues.
Veuillez noter qu’il ne s’agit là que de conseils, Reddiplex n’endosse aucune responsabilité concernant l’installation générale d’un système de partitions. Tous les conseils et toutes les illustrations contenus sont uniquement fournis à titre consultatif et l’avis d’un spécialiste doit être demandé pour toute application individuelle.
- Une extrémité polie de qualité fonctionne mieux pour une puissance d’adhésion maximale. Lorsqu’on installe les joints sur site il est important que ces extrémités polies soient propres, exemptes de poussière et de graisse.
- Un détergent est conseillé.
- Un écart nominal de 5 mm d’espace doit être impérativement laissé entre le vantail de la porte et les panneaux adjacents.
- Pour les travaux de rénovation, un écart allant de 3,5 à 8 mm convient.
- Pour garantir une étanchéité efficace sur le pas de la porte, l’ailette souple des joints haut et bas doit être alignée avec le sol avant d’être appliquée au panneau de la porte.
- Lorsqu’un panneau vitré est utilisé, le joint latéral doit être utilisé, au sommet. Lorsqu’il est installé, il doit être positionné dans la même direction que l’extrémité de pointe.
- Il faudra couper les ailerons du joint latéral autour des charnières supérieure et inférieure et autres pièces.
- Les joints haut et bas doivent être installés tandis que la porte se trouve en position fermée. Les joints haut et bas peuvent accepter un écart de pas de porte allant jusqu’à 12 mm.
Veuillez noter qu’il ne s’agit là que de conseils, Reddiplex n’endosse aucune responsabilité concernant l’installation générale d’un système de partitions. Tous les conseils et toutes les illustrations contenus sont uniquement fournis à titre consultatif et l’avis d’un spécialiste doit être demandé pour toute application individuelle.
FAQ
Q. Quelles épaisseurs de verre les composants G2G peuvent-ils recevoir ?
R. La gamme G2G convient pour du verre de 10, 10,8, 12, 12,8, 15mm.
Q. Est-ce que les joints s’adapteront sur du verre standard et laminé ?
R. Oui, tout a été conçu dans ce but. Sur le verre laminé, le joint peut toutefois plonger sous la surface.
C’est largement accepté car il n’interrompt pas la ligne de vision.
Q. Quel type de finition d’extrémité est-il recommandé ?
R. Une extrémité polie de qualité est ce qu’il y a de mieux pour une force d’adhésion maximale. Lorsqu’on fixe les joints sur site, il est important que ces extrémités polies soient propres, sans poussière ni graisse. L’utilisation d’une détergent pour nettoyer les extrémités polies plates est recommandée.
Il est recommandé de demander à votre fournisseur de verre de couper 0,5 mm de moins qu’il est indiqué sur l’extrémité plate pour des raisons d’installation et de fonctionnement.
Il est OK d’avoir une extrémité plate plus petite ;une extrémité plate plus grande qu’il n’est indiqué peut provoquer la NON adhésion du joint.
Q. Quel angle / chanfrein / arête sont nécessaires ?
R. Pour garantir des performances maximales, le verre doit être coupé avec un côté plat poli et un angle de 45 degrés, comme le montre l’illustration ci-dessus. C’est la même chose pour une utilisation sur verre standard et laminé.
Q. Quelle épaisseur d’extrémité polie est nécessaire ?
R.Verre standard – tous les profilés G2G :
Dans le cas des panneaux de verre de 10, 12 et 15 mm, l’extrémité polie plate du verre doit être coupée à une largeur maximale de 6,5 mm pour du verre de 10 mm, de 8,5 mm pour du verre de 12 mm, et de 11,5 mm pour du verre de 15 mm.
C’est la même chose pour tous les joints G2G de partition en verre lorsqu’on utilise des panneaux de verre standard.
NB : il est recommandé de demander à votre fournisseur de verre de couper ½ mm de moins sur l’extrémité plate qu’il n’est indiqué pour des raisons d’installation et de fonctionnement.
Il est OK d’avoir une extrémité plate plus petite ; une extrémité plate plus grande qu’il n’est indiqué peut provoquer la NON adhésion du joint.
Verre laminé – tous les profilés G2G :
Dans le cas des panneaux de verre laminé de 10,8, 12,8 et 15,8 mm, l’extrémité plate et polie du verre doit être coupée à une largeur maximale de 6,5 mm pour du verre de 10,8 mm, de 8,5 mm pour du verre de 12,8 mm, de 11,5 mm pour du verre de 15,8 mm et de 13,5 mm pour du verre de 16,8 mm.
C’est la même chose pour l’ensemble des joints de partition de verre G2G lors de l’utilisation de panneaux de verre laminé.
NB : il est recommandé de demander à votre fournisseur de verre de couper ½ mm de moins sur l’extrémité plate qu’il n’est indiqué pour des raisons d’installation et de fonctionnement. Il est OK d’avoir une extrémité plate plus petite ; une extrémité plate plus grande qu’il n’est indiqué peut provoquer la NON adhésion du joint.
Verre standard et laminé – Profilés souple de joint « I » :
Pour les joints souples « I », la dimension du côté plat est la même que pour le joint « I » standard, mais c’est moins crucial.
Q. Est-ce que le ruban de joint traversera vers le revêtement sur le verre laminé ?
R. Aucune évidence de ceci n’a été signalée sur nos pièces de test.
R. Est-ce que les joints accepteront une courbure potentielle du verre ?
A. Oui, jusqu’à un certain degré. Le ruban de type gel utilisé possède des qualités de compression qui aident au niveau de la tolérance. Il est toutefois essentiel d’utiliser un fournisseur de verre travaillant sur des machines bien entretenues afin de minimiser la possibilité de courbure excessive du verre.
R. Est-ce que les joints peuvent-être installés par des températures froides ?
A. Oui, mais installer des joints dans des conditions inférieures à la température ambiante affecte l’adhésion. Il est recommandé, lorsque c’est possible, de mettre à la fois les joints et le verre à la température ambiante 24 heures avant l’installation. La température recommandée d’application se situe entre 18 et 35˚C.
Q. Est-ce que le ruban perd de sa force au fil du temps ?
R. Non, c’est l’opposé qui est vrai pour ces joints. Le ruban possède une excellente capacité d’adhésion et atteint sa force maximale d’adhésion dans les 12 heures après l’installation.
Q. Y a-t-il des exigences d’installation spécifiques ?
R. Les conseils suivants doivent être pris en compte lors de l’installation d’un produit G2G :
• Pour garantir la meilleure adhésion entre le profilé G2G et le verre, une température d’application entre 18 et 35˚ C est conseillée.
• Il est recommandé, lorsque c’est possible, que les joints et le verre soient à température ambiante 24 heures avant l’installation.
• Une extrémité polie de qualité fonctionne mieux pour une puissance d’adhésion maximale. Lors de l’installation des joints sur site, il est important que ces extrémités polies soient propres, sans poussière ni graisse, l’utilisation d’un détergent est recommandée.
• Il est essentiel que chaque panneau soit calé et plombé (particulièrement le premier panneau) verticalement / horizontalement, et centré dans les goulottes inférieure et supérieure.
• Il est recommandé qu’avant d’installer les joints, chaque panneau de verre suivant soit aligné côte à côte avec le panneau installé pour vérifier s’il y a une courbure, et remplacer par un panneau encastré si l’un montre ce problème.
• Il est recommandé que des sangles à cliquet / ventouses soient utilisées lors de l’installation des panneaux, afin d’obtenir la meilleure pression de contact.
• Le ruban utilisé possède une puissance de collage et d’adhésion initiales excellentes dans la plupart des conditions et il atteint sa puissance maximale dans les 12 heures après installation.
12 heures après installation.
• Le type de gel utilisé possède des qualités de compression aidant au niveau de la tolérance, mais il est toutefois essentiel que le verre ait été coupé sur des machines bien entretenues pour minimiser l’impact possible.
Veuillez noter qu’il ne s’agit que de conseils. Reddiplex n’accepte aucune responsabilité concernant l’installation générale d’un système de partition.
Q. Est-ce que je peux installer les images de la manifestation sur les joints ?
R. Oui. Les joints ont été conçus pour offrir une vision améliorée à travers les panneaux de verre, diminuant ainsi les interférences avec toute image pouvant se trouver sur les joints.
Q. Y a-t-il des exigences spécifiques de conservation pour les profilés G2G ?
R. Non. Le système G2G doit généralement être conservé à température ambiante et dans des conditions normales d’humidité (50-70 %) mais il peut supporter une gamme de températures allant de – 40 à + 150˚ C. Toutefois, lors de l’installation, il est recommandé que le verre et le profilé G2G soient tous deux à une température comprise entre 18 et 35˚ C.
Q. De quelle couleur sont les joints ?
A. Transparent. Les joints sont conçus pour être aussi transparents que possible, afin d’assurer une transmission maximale de la lumière et un impact limité sur l’apparence générale du système.
Q. Les joints sont-ils homologués contre l’incendie ?
A. Non. Les joints n’ont pas été conçus pour être utilisés sur des systèmes de retardement d’incendie.
Q. Est-ce que les joints résistent aux UV ?
R. Les joints ont été principalement conçus pour une utilisation en intérieur. Nous effectuons en ce moment des test de vieillissement pour démontrer la stabilité des joints sous UV pour des applications extérieures.
Q. Est-ce que les joints sont testés contre les impacts ?
A. Non, même si nous avons confiance que les joints fonctionneraient dans ces conditions, il est impossible de tester cela pour tous les systèmes sur le marché.
Q. Les joints sont-ils testés au niveau acoustique ?
R. Non, bien que nous ayons confiance que les joints seront performants dans ces conditions, il est impossible de tester cela pour chaque système se trouvant sur le marché.
